torre de andamio de aluminio
Created with Pixso.

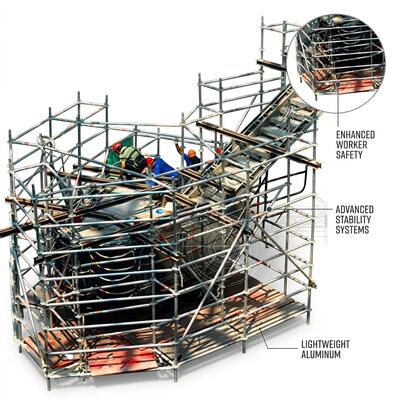

Push-Fit Interlock Torre de andamios de aluminio Sin necesidad de martillo Plataforma de acceso de conexión rápida EN1004

Push-Fit Interlock Torre de andamios de aluminio Sin necesidad de martillo Plataforma de acceso de conexión rápida EN1004

Información detallada
Material:
Aleación de aluminio 6082-T6
Tamaño de la plataforma:
1,8 mx 0,6 m
Altura de trabajo:
2m - 12m
Sistema de la conexión:
Enclavamiento de ajuste a presión (sin herramientas)
Material del conector:
Aluminio fundido de inversión A356-T6
Material del resorte:
Acero inoxidable de 17-7 PH
Diámetro del tubo:
50.8 mm
Capacidad de carga:
200 kg/m2
Tiempo de ensamblaje:
Menos de 12 minutos (torre de 8 m)
Tratamiento superficial:
Plata anodizada
Tipo de rueda:
Rueda bloqueable de 200 mm
Resaltar:

Torre de andamios de aluminio ajustado

,

Torre de andamios de montaje sin herramientas

,

Escafandra de plataforma de acceso rápido

Descripción del producto
Paso a Paso: Montaje de una Torre Push-Fit de 8 Metros

Paso 1: Posicionamiento del Marco Base (0:00-1:30). Despliegue el conjunto del marco base de su configuración de transporte y posicione las cuatro ruedas giratorias en la ubicación de trabajo deseada. Bloquee las cuatro ruedas presionando el pedal de freno en cada rueda giratoria. Las marcas de alineación grabadas con láser del marco base proporcionan confirmación visual de que las esquinas del marco forman un rectángulo perfecto dentro de una tolerancia diagonal de ±2 mm, lo cual es fundamental para asegurar que los montantes verticales se asienten correctamente en los pasos subsiguientes. Si la superficie del suelo es irregular, despliegue los tornillos de nivelación integrados en cada esquina, ajustando hasta que el nivel de burbuja integrado en la cruceta del marco base indique una inclinación de menos de 0.5 grados de horizontal en ambos ejes.

Paso 2: Montantes Verticales de la Primera Bahía (1:30-3:00). Inserte los dos montantes verticales de la primera bahía en los enchufes de las esquinas del marco base. Cada montante se asienta con un clic metálico audible a medida que el pasador de retención con resorte se acopla a la ranura de sujeción del enchufe. Verifique que la pestaña indicadora verde se haya desplegado en ambos pasadores de retención antes de continuar. Los montantes están codificados por colores con una banda roja en el extremo inferior y una banda azul en la parte superior, lo que proporciona una confirmación visual inmediata de la orientación que evita el error común de instalar los montantes al revés.

Paso 3: Arriostramientos Horizontales y Diagonales (3:00-6:30). Comenzando en la posición más baja del anillo de roseta, instale los cuatro arriostramientos horizontales y los dos arriostramientos diagonales que completan la triangulación estructural de la primera bahía. Cada conector de interbloqueo push-fit se alinea sobre la posición deseada del anillo de roseta y se empuja firmemente hacia abajo. El mecanismo de bloqueo interno de doble leva produce un doble clic audible: el primer clic indica el acoplamiento inicial de las mordazas, el segundo confirma el asiento completo con la leva de retención desplegada detrás del borde del collar. La pestaña indicadora visual verde en cada cuerpo del conector proporciona una confirmación suplementaria visible desde el nivel del suelo sin necesidad de trepar. Complete las seis conexiones para la primera bahía antes de continuar. Esta secuencia garantiza la rigidez tridimensional antes de que se aplique peso a cualquier punto de conexión individual.

Paso 4: Instalación de la Plataforma (6:30-7:30). Posicione el primer panel de plataforma en la posición deseada del anillo de roseta a la altura de trabajo. Cada panel de plataforma cuenta con soportes de gancho integrados que se acoplan a los arriostramientos horizontales desde arriba, sin necesidad de fijaciones separadas. El propio peso del panel asienta completamente los ganchos en sus canales receptores. Confirme que los cuatro soportes de gancho estén completamente acoplados verificando visualmente que la marca roja en cada gancho ya no sea visible por encima del tubo del arriostramiento. Instale los paneles de barandilla insertando sus pasadores de poste en los enchufes superiores de los montantes verticales, completando el sistema de protección contra caídas de la bahía.

Paso 5: Bahías Superiores y Plataforma Final (7:30-8:00+). Las bahías adicionales siguen la secuencia idéntica de montantes, arriostramientos y plataformas, trabajando hacia arriba una bahía a la vez. La metodología de construcción desde el interior significa que todos los componentes para la siguiente bahía se pasan desde el nivel de la plataforma completada debajo, y el instalador nunca trabaja desde una posición sin protección. La torre completa de 8 metros, que consta de cuatro bahías de 2 metros, está completamente montada y lista para el acceso en menos de 8 minutos por un equipo capacitado de dos personas.

Características Clave
  • Reducción del Tiempo de Montaje del 55%: El sistema push-fit sin herramientas elimina la colocación y el golpe de martillo en aproximadamente 48 puntos de conexión en una torre de 8 metros, reduciendo el tiempo total de montaje de 18 a menos de 8 minutos.
  • Confirmación Audible de Doble Clic: Cada conector produce una señal acústica de dos etapas: el primer clic para el acoplamiento de las mordazas, el segundo clic para el despliegue completo de la leva, eliminando los requisitos de verificación de conexión post-montaje.
  • Secuencia de Seguridad de Construcción desde el Interior: Todos los componentes de las bahías superiores se instalan desde la plataforma ya completada debajo, asegurando que el instalador nunca trabaje desde una posición sin protección durante el montaje de la torre.
  • Orientación de Montantes Codificada por Colores: Banda base roja y banda superior azul en cada montante vertical evitan la instalación al revés, eliminando un error común de montaje identificado en estudios de observación de campo.
  • Indicador Visual Verde en Cada Conector: Confirmación visual suplementaria en cada punto de conexión visible desde el nivel del suelo sin necesidad de trepar, lo que permite una inspección rápida previa al uso por parte de los supervisores de seguridad.
  • Validación de Fábrica de 10.000 Ciclos: Los cuerpos de los conectores fundidos a la cera 7075-T6 se someten a pruebas de ciclo automatizadas que simulan una década de uso intensivo, superando con creces la vida útil prevista de la flota de alquiler.
Especificaciones Técnicas
ParámetroEspecificación
Tipo de ConexiónInterbloqueo Push-Fit (Sin Herramientas)
Material del ConectorFundición a la Cera A356-T6
Material del ResorteAcero Inoxidable 17-7 PH
Dimensiones de la Plataforma1.8m x 0.6m
Rango de Altura de Trabajo2m - 12m
Grado del MaterialAleación de Aluminio 6082-T6
Diámetro del Tubo50.8mm
Pared del Tubo1.8mm
Tiempo de Montaje (8m)Menos de 8 min (2 tripulantes)
Capacidad de Carga200 kg/m²
Tratamiento de SuperficiePlateado Anodizado
RuedaRueda Giratoria Bloqueable de 200 mm
NormaEN1004:2004
Embalaje y Garantía de Calidad

Todos los conectores de interbloqueo preinstalados en los extremos de los arriostramientos, lo que requiere cero montaje en campo. Incluye herramienta de palanca de liberación en una funda dedicada en el marco base más diez conjuntos de conectores de repuesto. Embalaje en caja de contrachapado con fundas individuales para tubos y tapas protectoras para conectores. Garantía de 24 meses que cubre el sistema completo, incluidos los mecanismos de los conectores.
